Quand on installe un lave-vaisselle dans une cuisine déjà équipée, le raccordement de l’évacuation sur le siphon de l’évier pose souvent plus de problèmes que l’arrivée d’eau. Un tuyau de vidange mal positionné ou un siphon sous-dimensionné suffit à provoquer des refoulements dès les premiers cycles. Voici comment aborder ce branchement en tenant compte des contraintes réelles d’une installation existante.
Diamètre d’évacuation partagée : le piège du siphon d’origine
La plupart des éviers de cuisine sont équipés d’un siphon avec une sortie en 40 mm de diamètre. Tant que l’évier évacue seul, ce calibre suffit largement.
A voir aussi : Comment réussir son projet d'extension de maison dans les Yvelines : conseils et astuces
Le problème apparaît dès qu’on raccorde un lave-vaisselle sur la même ligne. Deux appareils qui évacuent simultanément sur un tuyau de 40 mm créent un engorgement, surtout si le tuyau comporte un coude ou une longueur importante avant la descente murale. La pratique professionnelle récente en France consiste à passer d’un diamètre de 40 mm à 50 mm pour la canalisation d’évacuation commune, justement pour absorber ce double débit sans risque de refoulement.
On remplace le siphon existant par un modèle à sortie 50 mm équipé d’une prise pour lave-vaisselle. Ce type de siphon se trouve dans n’importe quel rayon plomberie. Avant d’acheter, on vérifie le diamètre de la sortie murale : si elle est aussi en 40 mm, il faut prévoir un manchon de réduction ou, mieux, adapter la descente.
A lire en complément : Comment réussir ses photos de photobooth : astuces pour une hauteur parfaite
Un bon branchement de l’évacuation du lave-vaisselle sur un évier commence par cette vérification du diamètre, que la majorité des guides en ligne oublient de mentionner.
Point haut du tuyau de vidange : la boucle anti-refoulement
On branche le tuyau de vidange sur le siphon, et on pense que c’est terminé. C’est là que les remontées d’eau sale et les mauvaises odeurs commencent.
Le tuyau de vidange du lave-vaisselle doit obligatoirement monter jusqu’à un point haut avant de redescendre vers le siphon. Cette boucle, fixée mécaniquement sous le plan de travail, empêche l’eau de l’évier de refluer dans la machine par simple gravité. Sans elle, chaque vidange de l’évier risque de renvoyer de l’eau grasse dans le lave-vaisselle.
La hauteur recommandée pour ce point haut se situe juste sous le plan de travail. On fixe le tuyau avec un collier de serrage vissé dans la paroi du meuble, pas simplement coincé. Un tuyau qui glisse et perd sa boucle haute annule toute la protection anti-siphonnage.
Hauteur maximale de raccordement sur le siphon
En parallèle de la boucle haute, la connexion au siphon elle-même ne doit pas dépasser environ 50 cm du sol pour ne pas forcer la pompe de vidange. Au-delà, la pompe du lave-vaisselle peine à évacuer l’eau, ce qui allonge les cycles et use prématurément le composant. On se retrouve avec un appareil qui ne vidange plus complètement, laissant de l’eau stagnante au fond de la cuve.
Si le siphon de l’évier est positionné plus haut (cas des éviers surélevés ou des plans de travail hauts), il faut envisager un raccordement direct sur la descente murale plutôt que sur le siphon.
Raccord en Y ou prise latérale du siphon : quel montage choisir
Deux options existent pour raccorder physiquement le tuyau de vidange au circuit d’évacuation de l’évier.

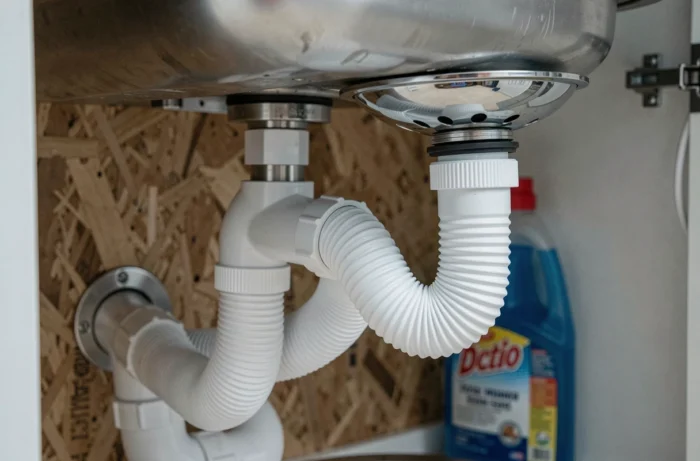

- Le siphon avec prise latérale intégrée : c’est la solution la plus propre. On remplace le siphon existant par un modèle qui comporte un embout cannelé sur lequel on emboîte directement le tuyau de vidange du lave-vaisselle. Le raccordement est étanche et ne nécessite qu’un collier de serrage sur l’embout.
- Le raccord en Y (ou en T) : on l’intercale entre le siphon et la descente murale. Cette solution convient quand on veut conserver le siphon existant, mais elle ajoute un point de jonction supplémentaire, donc un risque de fuite si les joints ne sont pas correctement dimensionnés.
- Le raccord direct sur la descente murale, sans passer par le siphon : réservé aux configurations où la distance entre le lave-vaisselle et l’évier dépasse un mètre. On perce la descente pour y insérer un raccord spécifique, mais ce montage demande plus de précision et un bon calage de la pente.
Dans la majorité des cuisines, le siphon avec prise latérale reste le montage le plus fiable. Les retours varient sur le raccord en Y, qui peut vibrer et se desserrer avec le temps si le collier n’est pas assez ferme.
Erreurs de montage qui provoquent fuites et odeurs
On peut respecter le schéma de raccordement et quand même avoir des problèmes. Voici les erreurs de terrain les plus fréquentes.
Tuyau de vidange trop long ou trop coudé
Le tuyau livré avec le lave-vaisselle fait généralement entre 1,5 et 2 mètres. On est tenté de le rallonger avec un manchon si la machine est éloignée de l’évier. Chaque rallonge et chaque coude ajouté réduit la capacité d’évacuation de la pompe. Au-delà de 2 mètres de longueur totale, la vidange devient incomplète.
Joint de siphon écrasé ou absent
Quand on démonte et remonte le siphon pour installer la prise latérale, on oublie parfois de remplacer le joint plat entre le corps du siphon et la sortie. Un joint réutilisé qui a pris la forme de l’ancien montage ne garantit plus l’étanchéité. On achète un jeu de joints neufs avec le siphon, systématiquement.
Absence de clapet anti-retour
Certains lave-vaisselle intègrent un clapet anti-retour dans leur pompe de vidange. D’autres non. Si la machine n’en possède pas et que la boucle haute n’est pas correctement maintenue, l’eau de l’évier refoulera dans la machine à chaque vidange. On vérifie la notice du fabricant pour savoir si un clapet externe est recommandé.
Le raccordement de l’évacuation d’un lave-vaisselle sur un évier tient à trois paramètres techniques : un diamètre d’évacuation adapté au double débit, une boucle haute correctement fixée et une hauteur de raccordement qui ne dépasse pas la capacité de la pompe. Négliger l’un de ces points, c’est s’exposer à des refoulements ou des pannes de vidange dès les premières semaines d’utilisation.
